本案例为AutoCAD定制课程学员李燕提供技术文档，在此特别感谢。使用场景就是产品的电商宣传图，用于电商平台的主图和详情页宣传，因此各类产品均需要建模和渲染，在直播课全程操作流程如下。

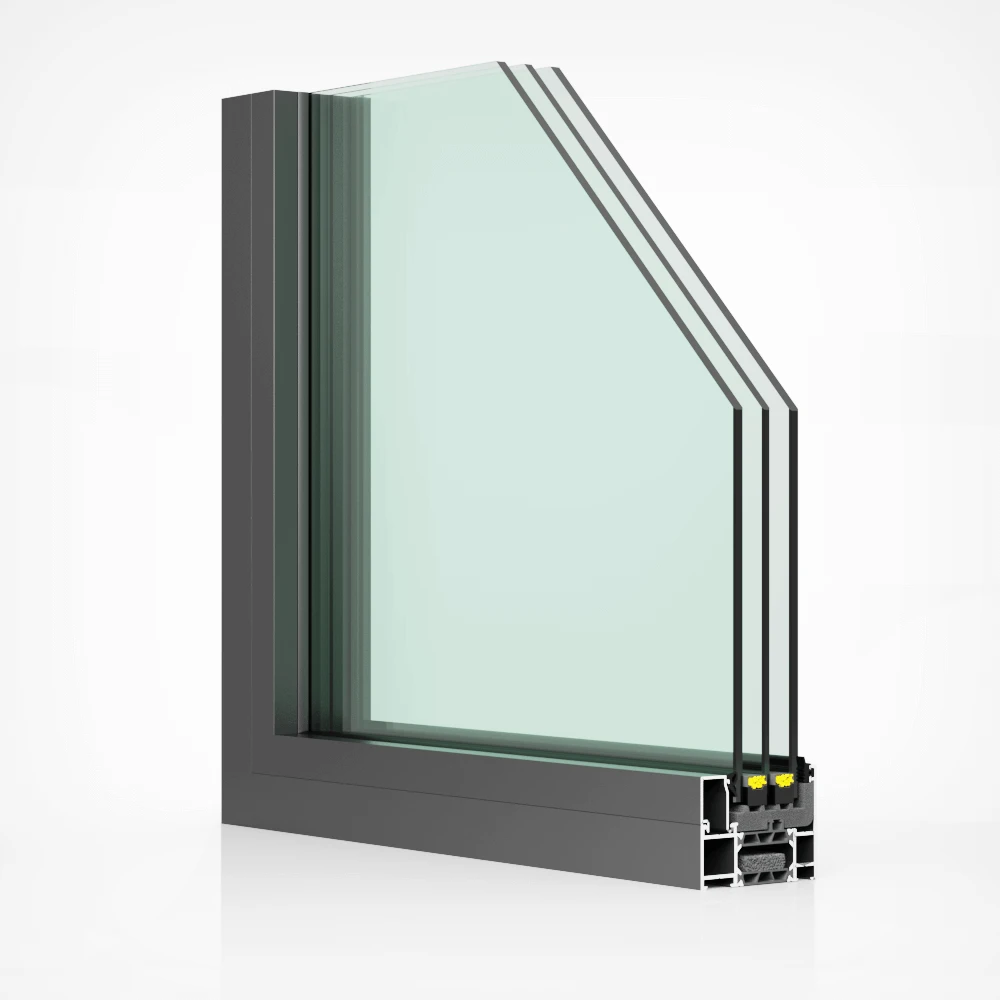

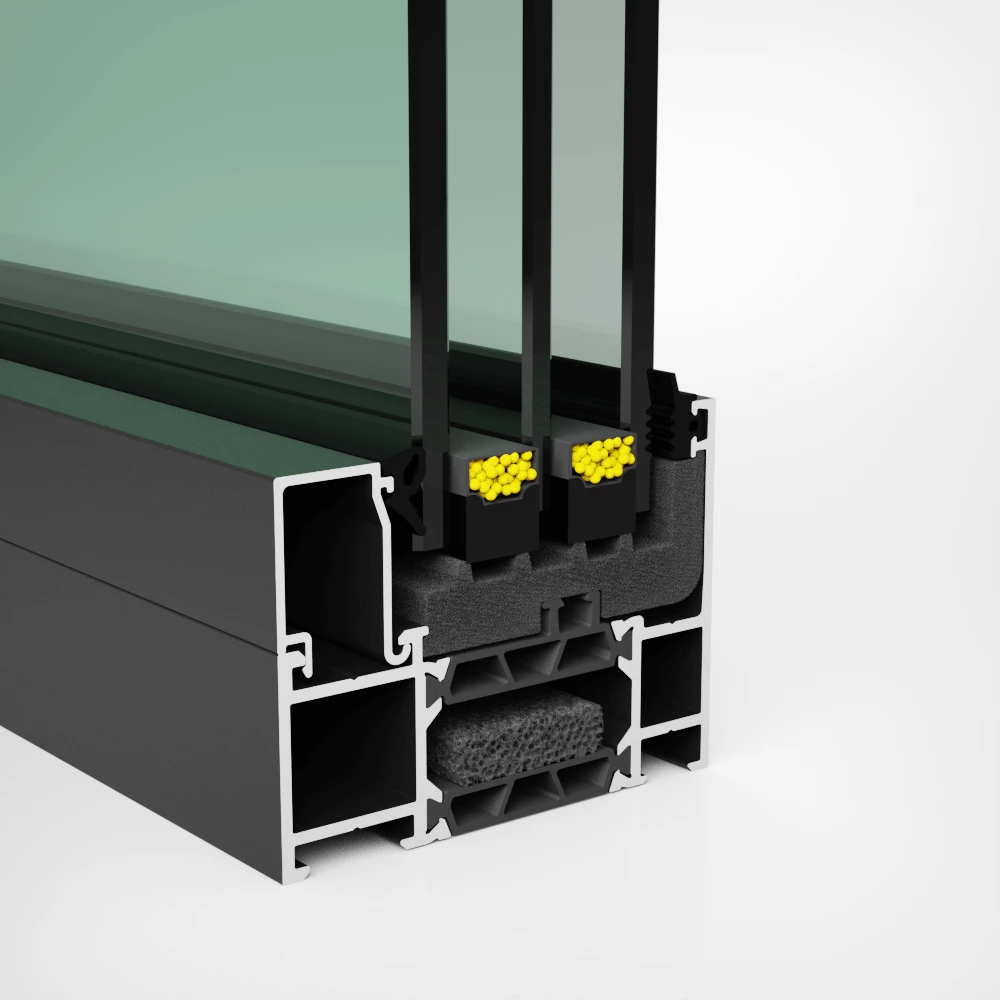

首先上最终的建模和渲染后的效果：

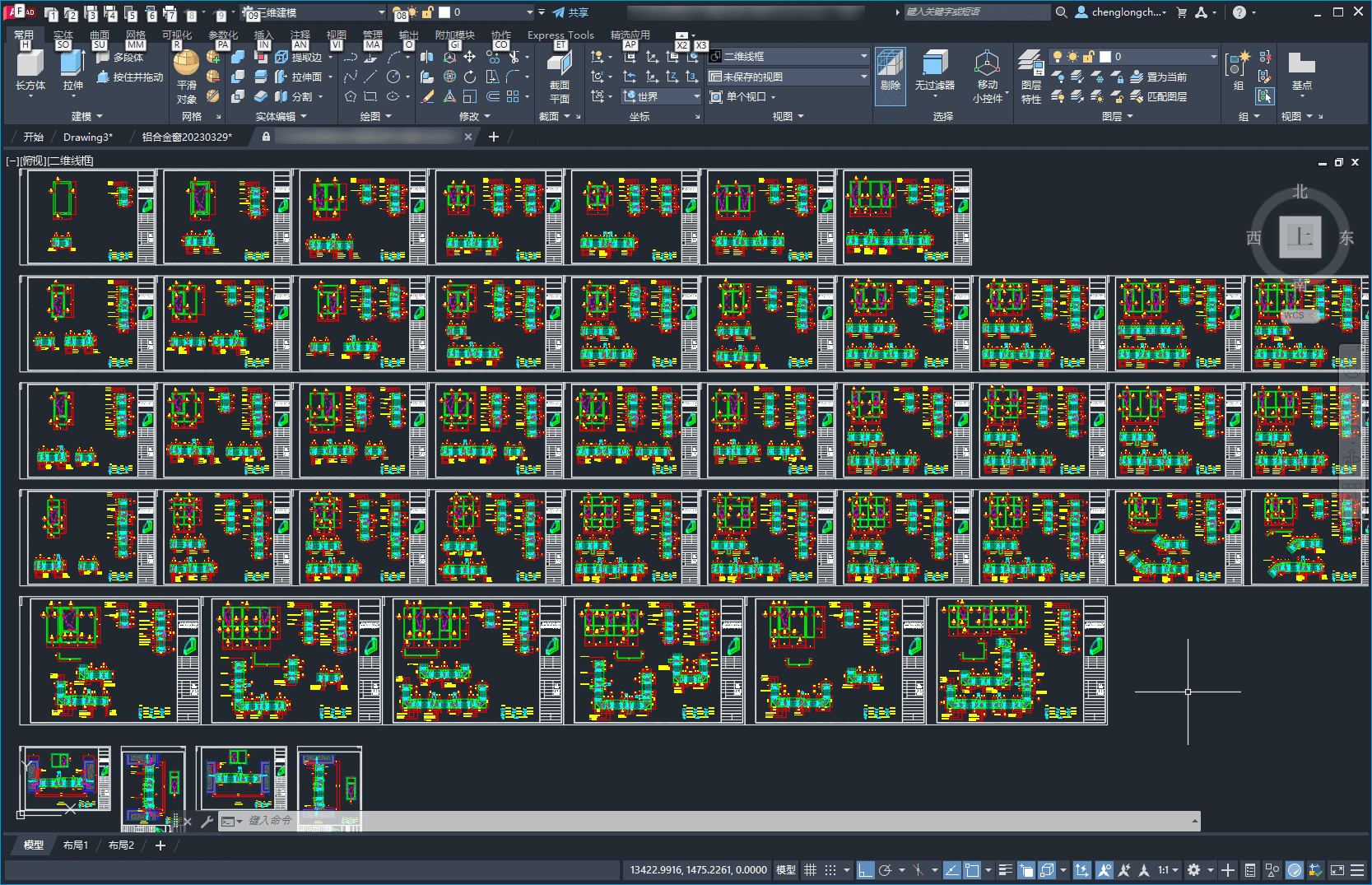

首先我们从40多款产品中选择一个稍微复杂的作为直播演示案例，相对简单的流程是一样的。

1、分析块的嵌套

2、分解块

3、合并多段线

4、曲线救国：边界和面域

5、拉伸建模

6、对接：剖切45度位置

7、细节修饰

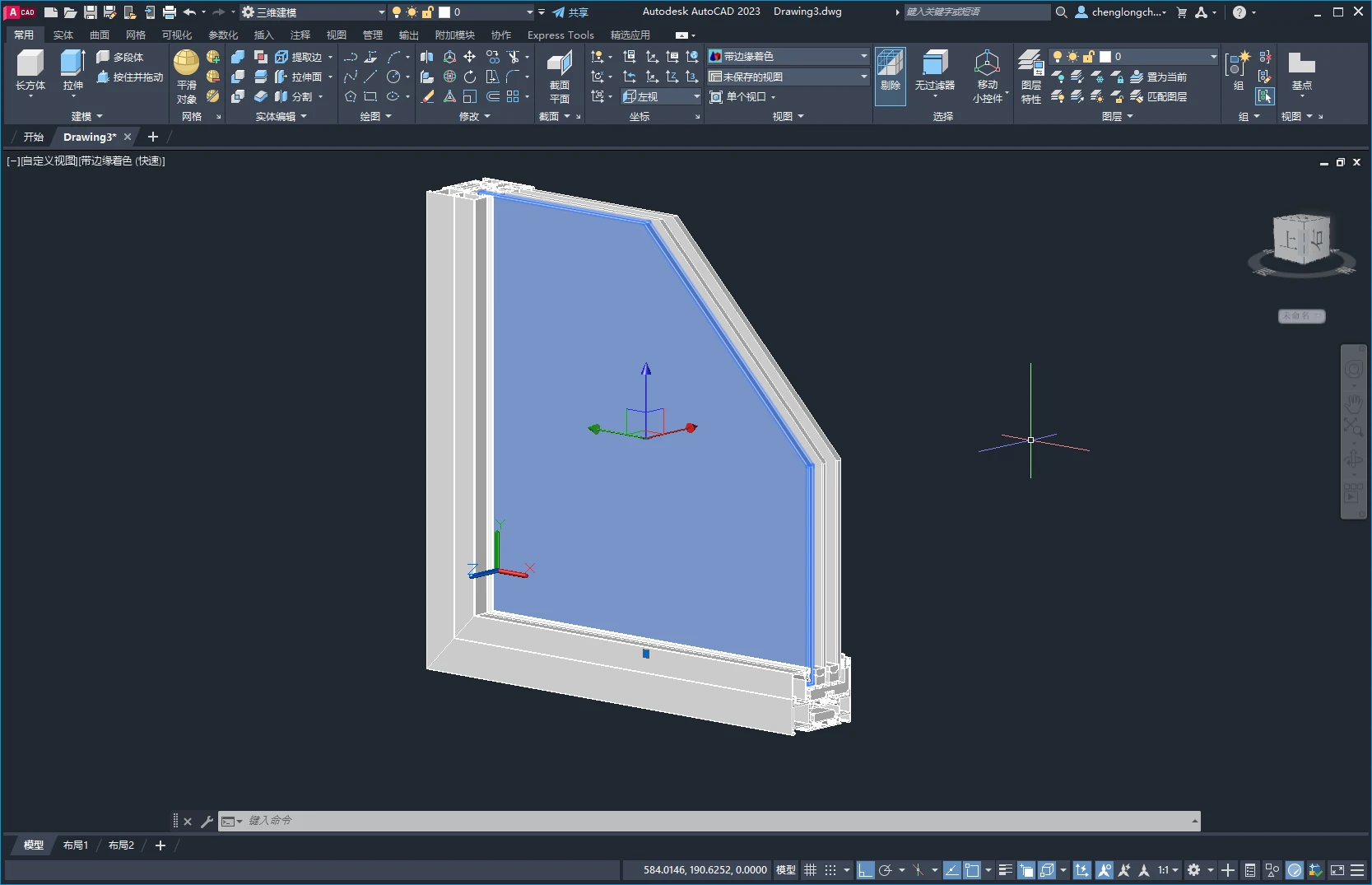

完成后三维结构如下：

建模过程中因为多段线含有大量的曲线，避免卡死，原因在于二维线条的绘制，在自己绘制二维线条的时候尽量规范，线条尽量简洁，首尾封闭好，不要太粗糙，不然建模就是问题。

渲染之前应该花时间研究真实材质。

特细中的黄色球球没有办法直接使用任何一个材质类型，必须进行真实模拟，这里使用到动力学自由落体模拟50个小球球自由排布的效果。

最后结合ps添加文案即可使用到电商平台。

💡

本案例视频教程单独售卖，如有需要请联系站长。
